ツインパワーSW５０００HGの５０００PG化のその２です。
分解に入ります。

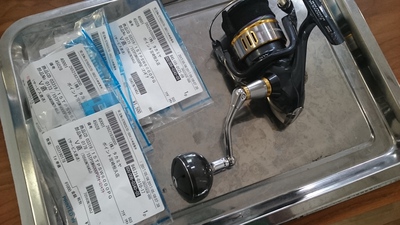

PG化で交換するギアは
ピニオンギア（１７１）ウォームシャフトギア（１７２）ドライブギア組（１７３）の３つ

ウォームシャフトピンカラーをベアリング化されている方もいるようですが、今回は見送ります。

さて、作業に入ります。

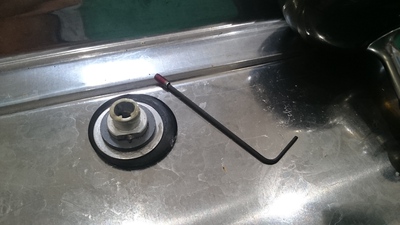

１、スプールを外した後になりますが、スプール受けを固定しているイモネジを外します。

外したねじはそのまま付けておくとなくさないです。

２、スプール受けを外すとリテーナーが出てきます。

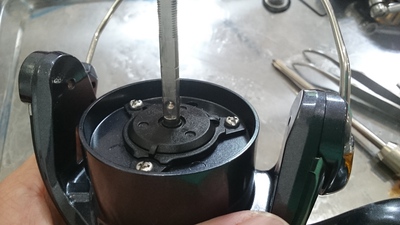

３、リテーナーのねじをドライバーで外すとローターナットが現れます。

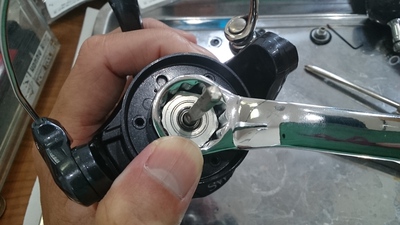

４、これをメガネレンチ１９で時計回りで外します。やや柔らかい素材でできているような感触なので、ほかの工具で回そうとすると舐める可能性がありそうです。

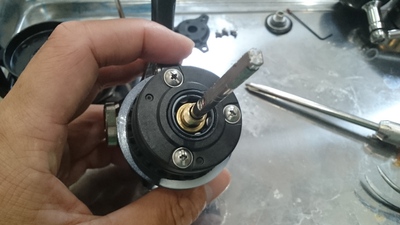

５、ローターナットを外して、ローターをすっぽり抜きますと、ローラークラッチシールカバーが出てきます。


６、ローラークラッチシールカバーを外すとローラークラッチ組が見えます。これは分解せずにそのまま外します。このあたり一帯は防水機能を一気に高めたというX-PROTECTになっているはずですが、見た感じで特殊グリスが充填されていたり、グリスの感触があったりはしなかったです。
フリクションリング（７３）はこのタイミングで外しておきます。


とりあえず、その２はここまで。
